预制装配式建筑技术


主要有:叠合剪力墙(PCF)体系、现浇外挂体系、装配整体式剪力墙体系、装配整体式框架体系、装配整体式框架-现浇剪力墙(核心筒)体系、全工业化轻manbetx123体系 等6项技术。


 1.1 叠合剪力墙(PCF)体系


预制率在20%左右,主要案例有上海万科浦东金色里程、上海万科浦东金色城市和上海上坤松江红树湾等项目。其中万科金色里程是国内将工业化预制装配式技术大规模应用到商品住宅的项目(见图1),采用预制楼梯、阳台、空调板、面砖反打、窗框预埋、接缝多道防水技术措施,18层住宅,采用PCF叠合剪力墙体系,预制率16%。

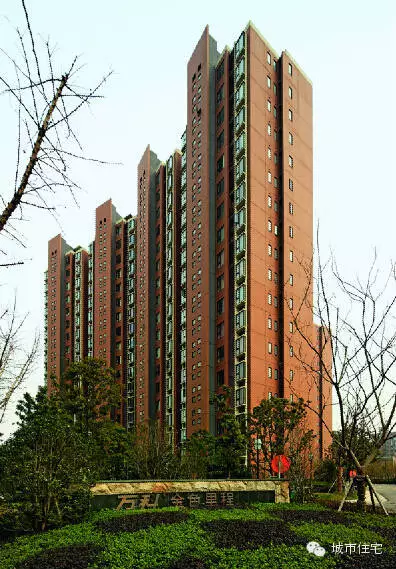

▲ 图1 上海万科金色里程


 1.2 现浇外挂体系


外挂墙板与主体连接简单,施工速度快,效率较高。主要案例有浙江杭州万科北辰之光、上海保利浦东艾庐、上海阳光城浦东丽景湾、上海旭辉虹桥恒基中心、上海远洋惠南镇东城区G-C2-2地块、上海金地松江区新桥镇陈春路一号A-1地块、上海当代闵行区江川社区01、02单元52-03地块、上海方兴大宁金茂府等,其中上海方兴大宁金茂府项目预制率25%,是上海市科技智能工业化建筑(见图2)。




▲ 图2 上海方兴大宁金茂府

 1.3 装配整体式剪力墙体系

适用于高层建筑,抗震性能好,户型设计灵活,住户接受度高。主要案例有上海万科浦东海上传奇(该项目是上海市第一个装配整体式剪力墙高层住宅小区,预制率25%,获得浦东新区2013年度建设工程设计质量结构专业优秀奖,如图3所示)、上海万科浦东地杰A街坊地块(上海市第一个暗柱预制装配整体式剪力墙住宅小区)、江苏常州新城帝景北地块(预制率80%,建筑高度99.62m,百年住宅,绿色三星,江苏省首批建筑产业现代化示范项目,装配整体式剪力墙体系中预制率、高度的国内在建高层项目,如图4所示)、上海泰禾青浦红桥(预制率45%,绿色三星、上海市预制率的剪力墙结构商品住宅小区)、上海保利置业杨浦平凉街道18街坊(24~25层住宅,预制率25%)、上海金辉南桥天鹅湾(18层住宅,预制率25%)、上海大名城唐镇D-03-05a地块(16~18层住宅,预制率30%)。


▲ 图3 上海万科浦东海上传奇

▲ 图4 江苏常州新城帝景北地块

  1.4 装配整体式框架体系

平面布置灵活,抗震性能好,技术成熟,施工效率高,单体预制率范围广(15%~80%),适用于大开间、大柱网办公、商业、公寓等建筑。主要案例为上海绿地虹口商办楼,共9层,建筑高度44m,预制率25%,该项目也是上海市第一个装配式商业办公综合体。

  1.5 装配整体式框架-剪力墙(核心筒)体系

通过可靠的连接方式进行装配,形成装配整体式的框架-剪力墙(核心筒)结构,主要适用于高层,抗震性能较好,适用于办公商业类建筑。主要案例为上海绿地杨浦96街坊,该项目为18层办公楼,建筑高度78m,预制率40%,是上海市第一个装配整体式高层办公楼(见图5)。

▲ 图5 上海绿地杨浦96街坊

 1.6 全工业化轻manbetx123体系

以镀锌轻钢龙骨作为承重体系,引进日本技术及生产工艺生产的ALC板,构件尺寸小,可隐藏于墙体内部,结构自重轻,省去了现场焊接及高强螺栓的费用,施工速度快,易于装卸,主要适用于1~3层的低层住宅。主要案例:江苏苏州积水姑苏裕沁庭(低层住宅,预制率100%),如图6所示。

▲ 图6 江苏苏州积水姑苏裕沁庭

2、聚力百年住宅技术研发


在江苏常州新城帝景北区百年住宅示范项目实践中,设计将住宅分为结构支撑体和功能填充体两部分,百年住宅理念在结构支撑体部分主要体现为实现100年的安全耐久性,在功能填充体部分主要体现为实现100年的可变与品质保障。百年住宅技术框架如图7所示。


▲ 图7  百年住宅技术框架

 2.1 建筑工业化

外立面及主体采用预制装配体系及标准构配件等技术手段,内装采用干式工法、工厂化通用部品部件等技术手段,大大缩短了生产工期,提高了生产效率。建筑工业化模式打破了传统建造方式受工程作业面和气候的影响,在工厂即可成批次地重复制造,使高寒地区施工告别“半年闲”。这其中主要体现了十二类技术体系中的结构耐久,SI体系、设备集成这3项内容。

  2.2 建筑长寿化

建筑长寿化的基础是结构支撑体的高耐久性和长寿化,但不可否认,建筑内填充体的寿命无法与结构主体同步,传统住宅随着时间的累积,内填充的装饰、管线部分逐渐老化,必然面临更新检修的要求。因此百年住宅强调采用SI住宅体系,实现支撑体与填充体完全分离、共用部分与私有部分区分明确,有利于使用中的更新和维护,实现100年的安全、可变、耐用。这其中主要体现十二类技术体系中的BIM信息化、预制装配化、空间可变这3项内容。

  2.3 品质优良化

强调对综合性玄关、全屋收纳、阳台家政区等进行人性化设计,同时采用环保内装、新风系统、地暖、整体卫浴等工业化新技术,有效提高住宅性能质量,提升住宅品质。这其中主要体现十二类技术体系中的功能家居空间、全屋收纳、人性化部品这3项内容。

  2.4 绿色低碳化

在增加外墙的保温及门窗的气密性外,考虑增加外遮阳设施,节约空调能耗。同时采用干式工法,主体结构及外墙采用装配式,减少工地扬尘、噪声污染;内装采用架空地板、轻质隔墙、整体卫浴,减少现场湿作业。综合实现节水、节地、节能、节材,达到绿色低碳化。这其中主要体现十二类技术体系中的社区智能、节能与资源利用、室内环境质量这3项内容。

3、推动工业化家装


▲ 图8 一体化设计
